Hilfe bei der Erstellung einer Nestschablone

Bauanleitungen, Einrichtungen, Zubehör, Fototechnik, Geräte, Ideen und Hilfe.
Benutzeravatar
Corsair
Halter
Offline
Beiträge: 909
Registriert: 29. Januar 2004, 16:22
Hat sich bedankt: 2 Mal
Danksagung erhalten: 49 Mal

#9 AW: Hilfe bei der Erstellung einer Nestschablone

Beitrag von Corsair » 13. Juli 2011, 16:09

Danke Fabienne, klasse Connection von dir.

Dies hier wäre mein Vorschlag - ist eine liegende Version von einem YTONG-Formikarium. Leider konnt ich nicht die gute PDF Version
(ja, ja 25kB sind schon zu viel hier) nicht gleich anhängen.
So nur eine Voransicht in Pixel aufgelöst als JPG.

Art: Camponotus und kleiner geeignet.

LG Gernot / Corsair


PS: hab das ganze auch als Vektorgrafik-PDF (also in gestochen scharfer Auflösung) brauch nur deine Email per PN wenn du sie haben willst.
Dateianhänge
Fraesplan Corsair.jpg


"Gesegnet sei der Ameisenverstand, der zu klein für Zweifel ist."

Xardas94
Offline
Beiträge: 6
Registriert: 20. Januar 2011, 13:57
Hat sich bedankt: 0
Danksagung erhalten: 0

#10 AW: Hilfe bei der Erstellung einer Nestschablone

Beitrag von Xardas94 » 13. Juli 2011, 17:23

Da ich noch kein Nest selbst gebaut habe möchte ich lediglich ästhetische Anregungen geben.

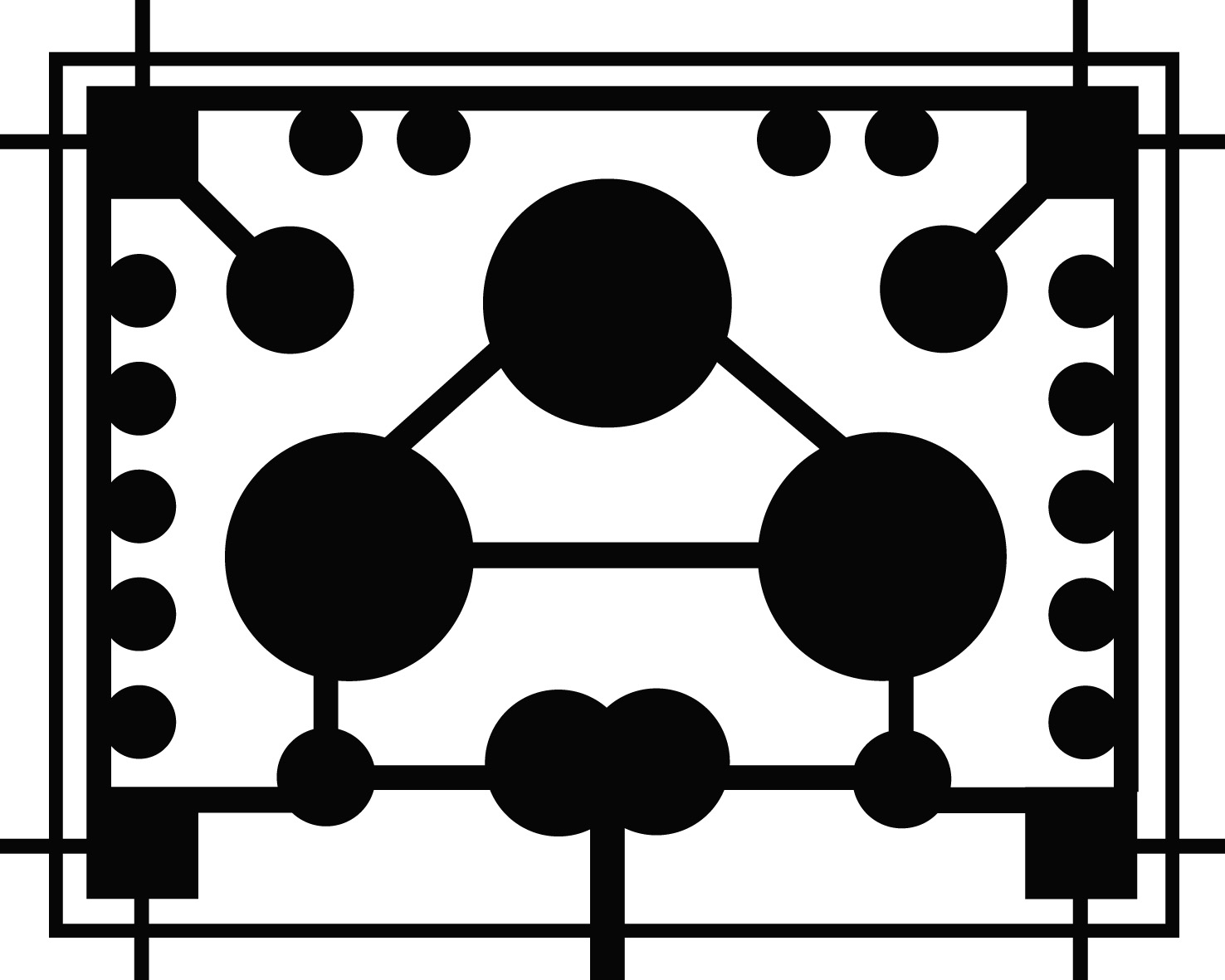

Es handelt sich dabei um ein Teufelsfallen-Symbol, würde zumindest gut zu deinem "Grusel-Formicarium" passen.:evil:
Welche Flächen du als Kammer aushöhlen möchtest kannst du dir ja aussuchen, ich würde die Außenfläche und das Fünfeck aushöhlen und die Symbole und den Rand stehen lassen.
Dateianhänge



GFAJ-1
Halter
Offline
Beiträge: 162
Registriert: 28. Januar 2011, 00:10
Hat sich bedankt: 0
Danksagung erhalten: 0

#11 AW: Hilfe bei der Erstellung einer Nestschablone

Beitrag von GFAJ-1 » 13. Juli 2011, 18:27

[font="Tahoma"]
Abend Leute,

da ich vom Optischen eher auf gerade Linien stehe hier meine Version:
Aber über Geschmack lässt sich bekanntlich nicht streiten :)

Drauf klicken für Original Größe:

Größe: 20 cm x 25 cm
Maßstab 1:1
Form: Liegend

Bemaßung habe ich mir mal gespart wer weiß ob es überhaupt gefällt oder Umsetzbar ist ;)

Finde wenn man die Möglichkeit hat ganz genau zu arbeiten und der Ytong dabei nicht splittert / bricht kann man die Inneren Wände gute 4 mm Dick machen da sie nur für die Raumteilung wichtig sind - eventuell können die Ameisen bei der Dicke sogar selbst Handanlegen falls ihnen Irgendwo ein weiterer Durchgang zusagt..

Gruß

GFAJ-1[/font]



DerPaul
Offline
Beiträge: 10
Registriert: 19. Juli 2011, 16:39
Hat sich bedankt: 0
Danksagung erhalten: 0

#12 AW: Hilfe bei der Erstellung einer Nestschablone

Beitrag von DerPaul » 19. Juli 2011, 17:03

Hallo, also ich habe zwar keine 40k€ Fräse, aber die wär mir auch zu schade um Ytong zu fräsen ;) Was man beachten sollte ist: Der Feinstaub. Wenn man die Kammern ausfräst, dann zerstaubt der Ytong nur, das ist nicht wie bei der Hammer und Schraubenzieher Methode, dass das Ytong in großen Stücken zurückbleibt. Wenn er das Wirklich machen will, dann sollte er jegliche Absaugung abschalten und den Staub einfach liegen lassen.

Das gibt auf jeden Fall ne riesen Sauerei in der Werkstatt :baeh:

Ich habe schon ein paar Nester mit meiner kleinen Heim-CNC-Fräse geschaffen, das macht echt richtig Laune, wenn man auf nen 1/10 mm genau arbeitet. Ich würde die Scheibe in den Ytong einlassen, also eine Fläche planfräsen, damit die Scheibe besser dichtet.

Ich werde in den nächsten Tagen mal meine Frästeile vorstellen, heute aber nicht^^

Zum Fräsen: Nehmt alte Fräser, nichts neues. Wäre zu schade um die Fräser. Ich habe mit: Fräser: 2 Schneider-7mm, 1m/min Vorschub, 5mm Zustellung, 6000U/min ganz gute Ergebnisse erzielt.

Was echt schön beim CNC-Fräsen ist, sind die perfekten Oberflächen.

Wie sind dein Planungen vorangeschritten? Mit was sollen denn die Kammern gezeichnen werden?

LG, Paul



Benutzeravatar
Fabienne
Halter
Offline
Beiträge: 1433
Registriert: 18. Mai 2007, 02:12
Hat sich bedankt: 4 Mal
Danksagung erhalten: 104 Mal

#13 AW: Hilfe bei der Erstellung einer Nestschablone

Beitrag von Fabienne » 19. Juli 2011, 21:34

Die Scheibe soll generell eingelassen werden dabei. Dass Ytong geht wurde schon getestet und Absaugung ist problemlos möglich. Es geht nur noch um eben Schablonen für Nester.


Signatur geändert weil die davor von mancher Person nicht als Spass angesehen wurde
Falls ich wen damit angegriffen habe ich meine nie etwas böse!

DerPaul
Offline
Beiträge: 10
Registriert: 19. Juli 2011, 16:39
Hat sich bedankt: 0
Danksagung erhalten: 0

#14 AW: Hilfe bei der Erstellung einer Nestschablone

Beitrag von DerPaul » 20. Juli 2011, 00:06

Das ist mein Entwurf den ich morgen fräse, der Scheibeneinlass ist für ne 180x130mm Scheibe. Werde dann auch mal nen RL Bild hochladen. Entwerf dir doch was cooles selber, ist doch besser als was von anderen zu übernehmen.

Bewässerung von unten, da werd ich auch noch nen bissl rumfräsen... :flame:

LG, Paul



Benutzeravatar
Fabienne
Halter
Offline
Beiträge: 1433
Registriert: 18. Mai 2007, 02:12
Hat sich bedankt: 4 Mal
Danksagung erhalten: 104 Mal

#15 AW: Hilfe bei der Erstellung einer Nestschablone

Beitrag von Fabienne » 20. Juli 2011, 01:01

Ich entwerfe auch selbst. Aber solche Ideen wie Deine Vorlage helfen ja eventuell nicht nur mir sondern jeden, der diesen Topic anschaut und sei es nur als Muse, um selbst ein Nest zu fräsen bzw. zu entwerfen. Man kann es nämlich auch als Ansammlung von vielen Ideen in einem Topic betrachten. :-)


Signatur geändert weil die davor von mancher Person nicht als Spass angesehen wurde
Falls ich wen damit angegriffen habe ich meine nie etwas böse!

DerPaul
Offline
Beiträge: 10
Registriert: 19. Juli 2011, 16:39
Hat sich bedankt: 0
Danksagung erhalten: 0

#16 AW: Hilfe bei der Erstellung einer Nestschablone

Beitrag von DerPaul » 28. Juli 2011, 23:56

Hallo Fabienne,

bist du schon weiter gekommen? Hast du vielleicht schon Fotos / Screenshots? ;)

Gruß, der Paul
